B660 yonga setine sahip cazip fiyatlı anakartlar nihayet Intel Alder Lake ailesinden yeni işlemciler için mevcut. Bu nedenle, sizin için mevcut MSI portföyünden dört anakartı daha yakından inceledik. Nerede farklılıklar var? Ve hangi MSI B660 anakartı muhtemelen en değerlisi?

Masaüstü bilgisayarlar için on ikinci Core i nesli, diğer adıyla Alder Lake-S, Ekim 2021'de altı performans işlemcisi şeklinde başladı - birinci sınıf bir yonga seti olarak Z690 dahil. Ocak 2021'de 13 ana akım ve dokuz düşük güçlü CPU ve eşleşen yonga seti sunuldu. H670 daha çok Intel'in OEM ortaklarını hedef alırken, H610 özellikle ucuz sistemlerde düşük güçlü CPU'larla kullanım için tasarlanmıştır. Z690'a ek olarak yeni orta sınıf yonga seti B660 da DIY topluluğu için uygundur . Hız aşırtma seçeneklerine sahip üst düzey bir sistem aramıyorsanız, B660 anakart ile çok paradan tasarruf edebilirsiniz.

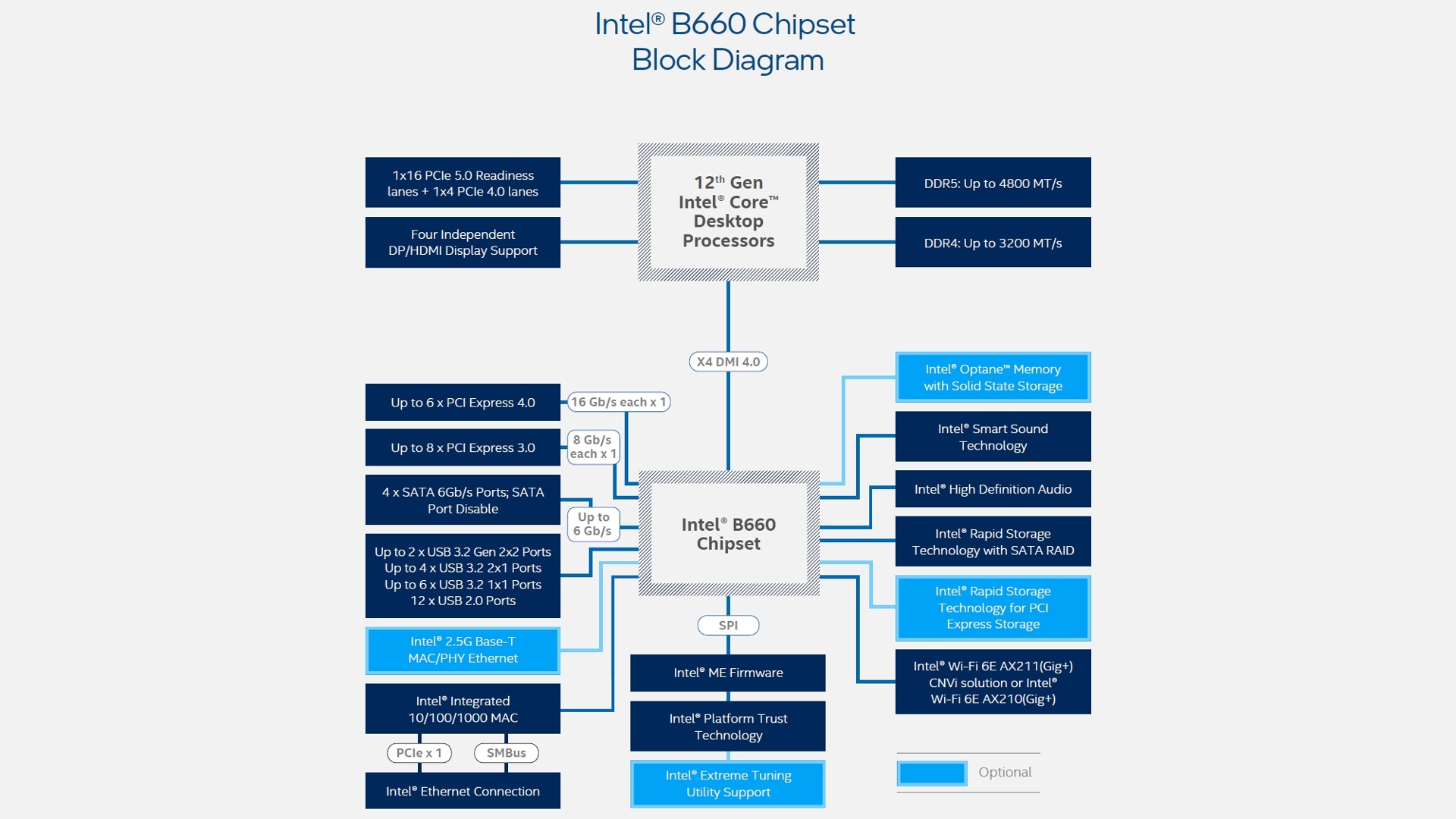

B660 yonga seti neler sunuyor?

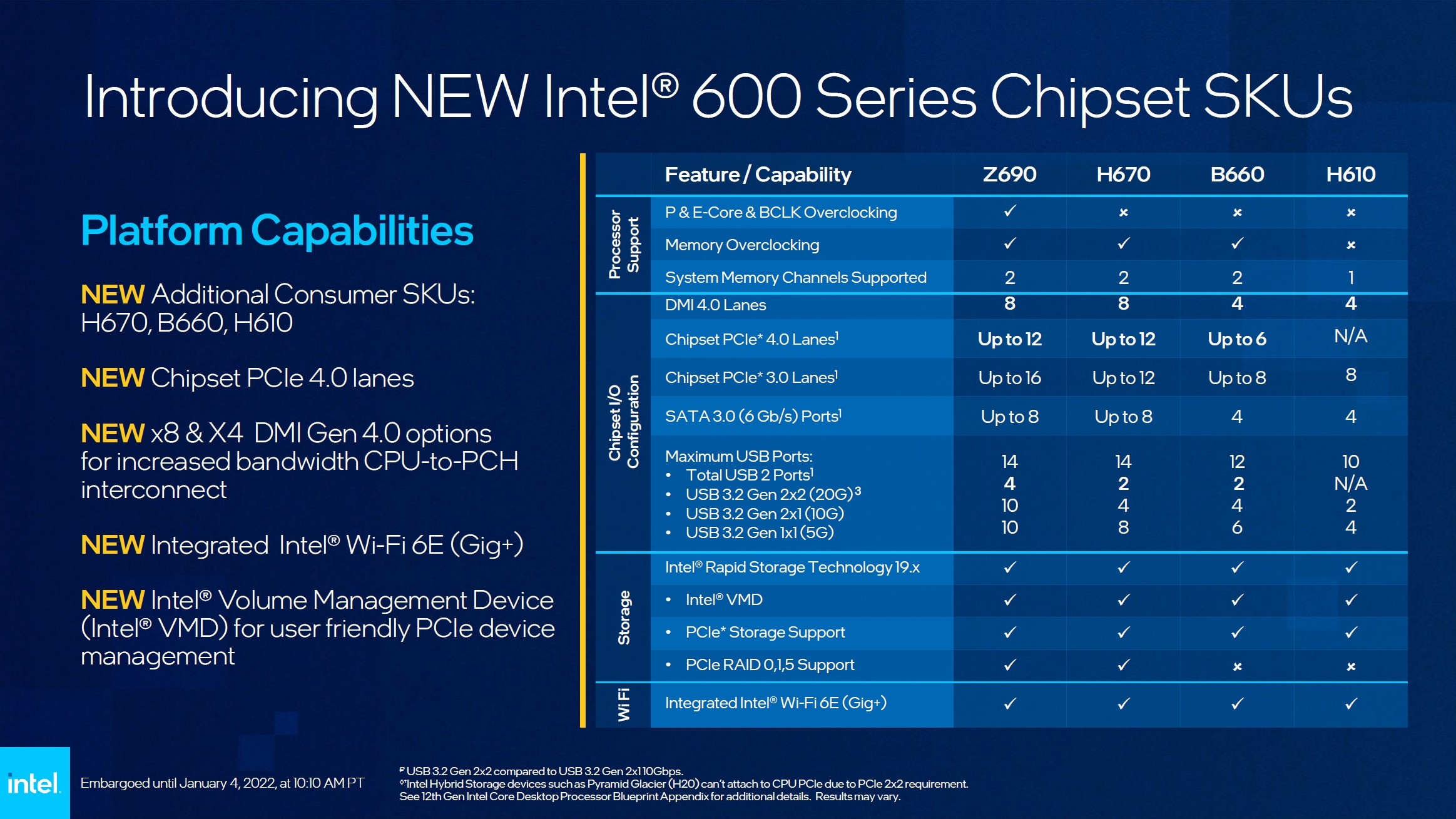

Kilidi açılmış işlemcilerde (K modelleri) hız aşırtma seçeneği, yalnızca birinci sınıf yonga seti ile kullanılabilir. Bununla birlikte, Z690 ve B660 arasındaki temel fark , DMI 4.0 şerit sayısıdır . CPU'yu yonga setine bağlarlar ve aynı anda yonga setine kaç cihazın bağlanabileceğinin bant genişliğini belirlerler. Karşılaştırma için: Z690, sekiz ve B660 dört şeritlidir. Buna göre, maksimum PCIe 4.0 yolu, PCIe 3.0 yolu ve SATA bağlantı noktası sayısı B660'ta yarıya indirilir ve daha az USB bağlantı noktası desteklenir. Ayrıca, PCIe depolaması için RAID desteği düşürülür, ancak SATA depolaması için değildir.


Z690'ın selefi B660 ile aynı DMI bant genişliğini sunduğundan, düşük bant genişliği göründüğünden daha az dramatik . Mevcut kartlarla Thunderbolt 4 ve USB4, ne yazık ki yalnızca bazı Z690 modellerine ayrılmıştır. Yonga setinden bağımsız olarak, CPU her zaman grafik kartları için 16 PCIe 5.0 yoluna ve M.2 SSD'ler için dört PCIe 4.0 yoluna sahiptir. RAM (anakart DDR4 veya DDR5'e bağlı olarak) orta sınıf yonga seti ile bile hız aşırtılabilir.

Anakartlar ayrıntılı olarak

Bireysel modellere geçmeden önce, birkaç ortak özellikten kısaca bahsetmek istiyoruz. MSI MAG B660 Tomahawk WiFi DDR4, MSI MAG B660M Harç DDR4, MSI MAG B660M Bazuka DDR4 ve MSI Pro B660M-A DDR4'ü karşılaştırdık.

LGA1700 soketi sayesinde hepsi Intel Core i9'a kadar Alder Lake işlemcileri destekler. Dört anakartın her birinde 128 gigabayta kadar DDR4 bellek için dört DIMM yuvası bulunur. MSI'ye göre, ana bellek maksimum 4.800 megahertz'e (bir modül) hız aşırtılabilir. Hepsinde, birincisi PCIe 4.0'ı destekleyen iki PCIe x16 yuvası ve bir PCIe x1 yuvası bulunur. HDMI 2.1, DisplayPort 1.4 ve 2.5 Gigabit/s Ethernet her zaman kullanılabilir .

Karşılaştırma sırasında, anakartların maliyeti aşağıdaki gibidir:

  • MSI MAG B660 Tomahawk WiFi DDR4: ~215 Euro
  • MSI MAG B660M Harç DDR4: ~175 Euro
  • MSI MAG B660M Bazuka DDR4: ~165 Euro
  • MSI Pro B660M-A DDR4: ~150 Euro

B660 anakartların fiyat aralığı kabaca 100 ile 250 Euro arasındayken, Z690 kartların ortalama fiyatı 300 Euro'ya yakın - ancak 200'ün biraz altında, hatta 2.000 Euro'ya kadar olan Z690 modelleri de var.

MSI MAG B660 Tomahawk WiFi DDR4

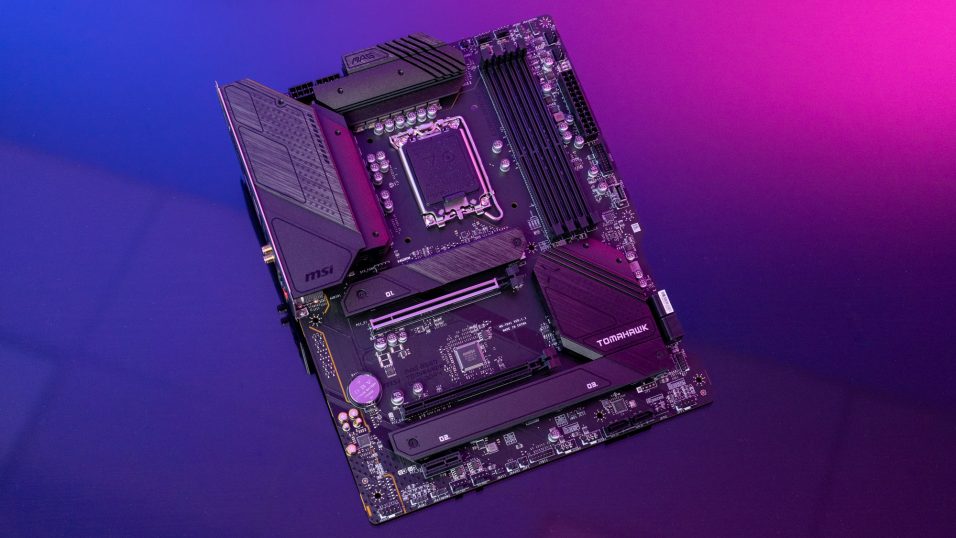

MSI'ın sınıfının en iyisi B660 , MAG B660 Tomahawk'tır. DDR4 varyantını seçtik, ancak Wi-Fi 6 yerine Wi-Fi 6E'yi de destekleyen alternatif bir DDR5 varyantı var . Tomahawk WiFi DDR4 şu anda yaklaşık 215 Euro'ya mal oluyor . Tasarım göze batmayan ve çoğunlukla siyahtır.

msi-mag-b660-tomahawk-wifi-ddr4-mainboard-intel-prozessoren-ersteindruck-overview-1-956x538.jpg

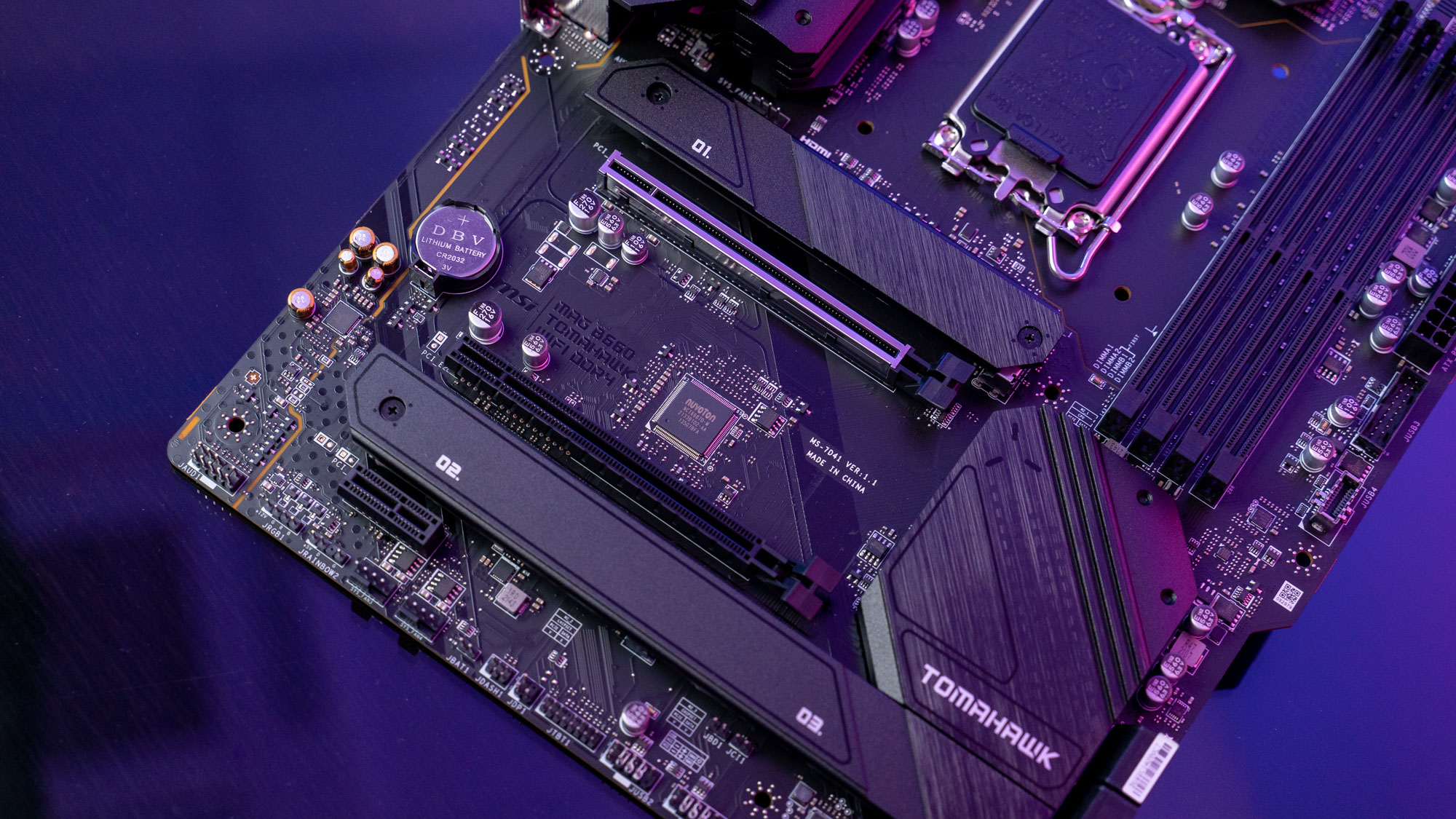

Büyük ısı emicisi sayesinde ATX anakart zayıflamış bir izlenim vermiyor. Bunlar, yonga seti ve üç M.2 yuvasının yanı sıra soketin solunda ve üstünde bulunur . Bu arada, I/O paneli önceden monte edilmiştir, bu da kurulum için çok pratiktir. Güç kaynağı ile ilgili olarak, MSI 12+1+1 faz tasarımına ve ayrıca CPU için iki adet 8t-pin bağlantısına güveniyor .

Devre kartı 6 katmandır ve yaklaşık 56 gram kalınlığında (iki ons) bir bakır katmana sahiptir. Ayrıca, en üstteki PCIe x16 yuvası metal takviye ve PCIe 4.0 desteği sunarken diğer iki yuva (x16 ve x1) PCIe 3.0 ile çalışır. Daha büyük form faktörü nedeniyle, anakartta sistem fanları için beş PWM konektörü bulunur . Bu karşılaştırmadaki diğer kartlar, sistem fanları için iki PWM konektörünün yanı sıra CPU fanı ve su pompası için bir konektöre sahiptir.

msi-mag-b660-tomahawk-wifi-ddr4-mainboard-intel-prozessoren-ersteindruck-overview-3.jpgmsi-mag-b660-tomahawk-wifi-ddr4-mainboard-intel-prozessoren-ersteindruck-overview-8.jpg

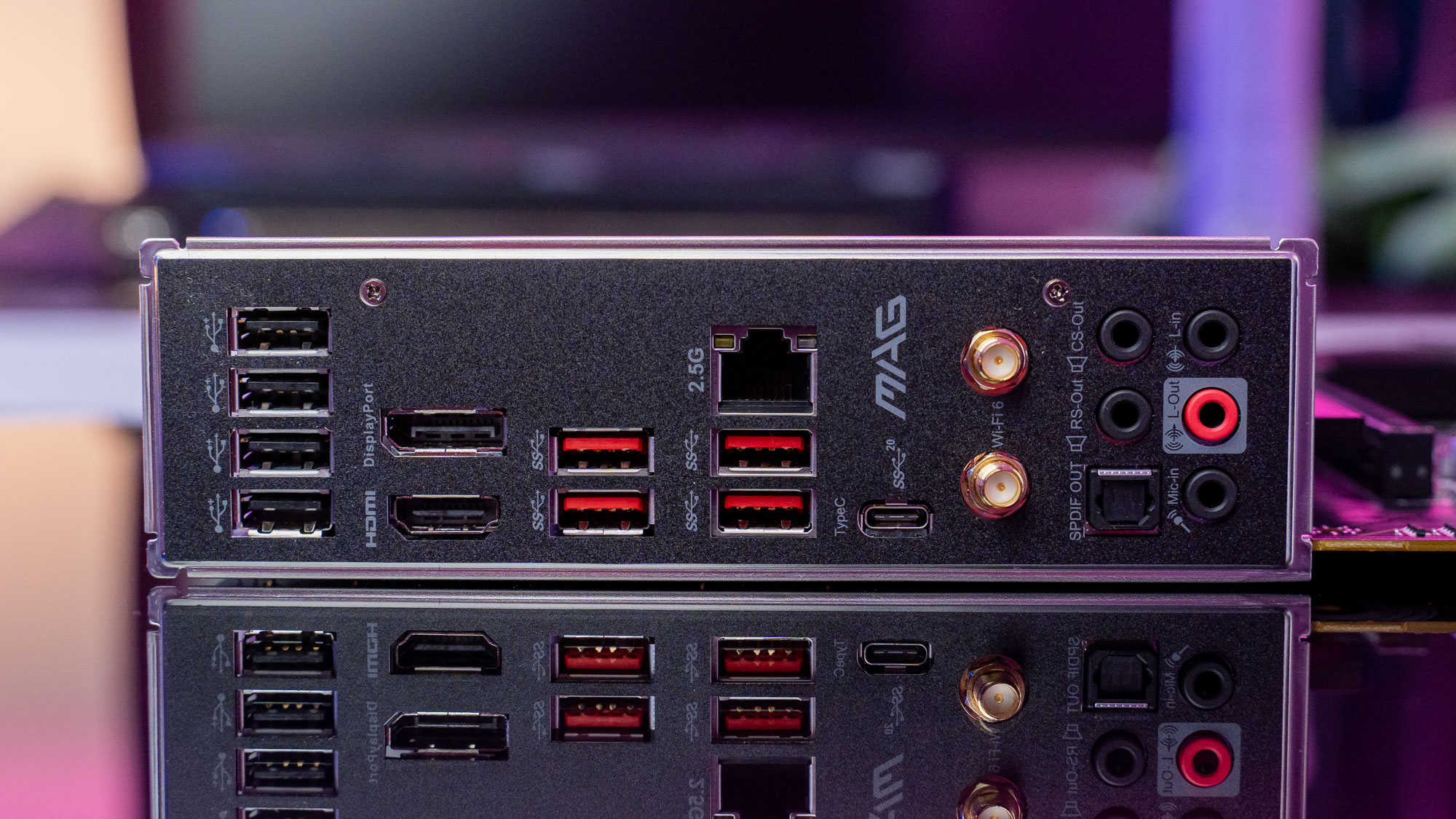

Bağlantı söz konusu olduğunda, Tomahawk modeli aşağıdakileri sunar:

  • 6x SATA, PCIe 4.0 x4 ile 2x M.2, PCIe 4.0 x2 ile 1x M.2
  • 1x USB 3.1 Type-C dahili, 1x USB 3.0 dahili (maks. 2x), 2x USB 2.0 dahili (maks. 4x)
  • 1x USB 3.2 Type-C arka, 4x USB 3.1 arka, 4x USB 2.0 arka
  • 2,5 Gb/sn arka LAN, Wi-Fi 6, Bluetooth 5.2
  • 1x HDMI 2.1 arka, 1x DisplayPort 1.4 arka
  • Arka surround ses + optik ses çıkışı için jak konektörleri, Realtek ALC1200P
  • Açıklık sağlamak amacıyla, bu bant genişlikleri USB standartları ile ilgilidir: USB 2.0 = 0.48 Gbit/s, USB 3.0 = 5 Gbit/s, USB 3.1 = 10 Gbit/s, USB 3.2 = 20 Gbit/s.

MSI MAG B660M Harç DDR4

Tomahawk modelinin altındaki bir adım, MAG B660M Harçtır. WLAN'sız DDR4 varyantı şu anda yaklaşık 175 Euro'ya mal oluyor , ancak DDR5 desteği ve Wi-Fi 6/Wi-Fi 6E ile alternatif varyantlar var. Üst modele çok benziyor, ancak mATX form faktörü nedeniyle çok daha kompakt . Buna göre sol tarafta ve tabanın üstünde, yonga setinde ve iki M.2 yuvasında nispeten büyük ısı emiciler de bulunuyor .

MSI ayrıca Harç için 12+1+1 faz tasarımı kullanır, iki adet 8 pinli CPU konektörü kurar ve üst PCIe x16 yuvasını (PCIe 4.0) metalle güçlendirir. G/Ç paneli ayrıca fabrikada kurulur. MSI ayrıca 2 onsluk bakır katmana sahip 6 katmanlı bir tahtadan da bahsediyor.

Harç modeli için bağlantı şöyle görünür:

  • PCIe 4.0 x4 ile 6x SATA, 2x M.2
  • 1x USB 3.1 Type-C dahili, 1x USB 3.0 dahili (maks. 2x), 2x USB 2.0 dahili (maks. 4x)
  • 1x USB 3.2 Type-C arka, 3x USB 3.1 arka, 4x USB 2.0 arka
  • 2.5Gbps arka LAN
  • 1x HDMI 2.1 arka, 1x DisplayPort 1.4 arka
  • Arka surround ses + optik ses çıkışı için jak konektörleri, Realtek ALC1200

MSI MAG B660M Bazuka DDR4

Koyu yeşil MAG B660M Bazuka DDR4, daha ince ama daha dikkat çekici. Bu mATX anakartın fiyatı şu anda 165 Euro'nun biraz altında , MSI Almanya'da başka bir model sunmuyor. Daha önce açıklanan modellerde olduğu gibi, B660M Bazuka 2 oz bakır katman içeren 6 katmanlı devre kartına, 12+1+1 faz tasarımına ve güçlendirilmiş PCIe x16 yuvasına (PCIe 4.0) sahiptir.

Ancak , yonga seti ve G/Ç soğutucuları daha küçüktür ve iki M.2 yuvasından birinin soğutucusu yoktur. Ek olarak, CPU'da iki adet 8 pimli konektör yerine 8 pimli ve 4 pimli bir konektör bulunur.

Bağlanabilirlik açısından Bazuka modeli şu özellikleri sunar:

  • 4x SATA, PCIe 4.0 x4 ile 2x M.2
  • 1x USB 3.0 Type-C dahili, 1x USB 3.0 dahili (maks. 2x), 2x USB 2.0 dahili (maks. 4x)
  • 2x USB 3.1 arka, 2x USB 3.0 arka, 2x USB 2.0 arka, 1x PS/2 çift bağlantı noktalı arka
  • 2.5Gbps arka LAN
  • 1x HDMI 2.1 arka, 1x DisplayPort 1.4 arka
  • 3x arka jak (1x çıkış), Realtek ALC897

MSI Pro B660M-A DDR4

MSI Pro B660M-A DDR4, Tayvanlı üreticinin yaklaşık 150 Euro'luk fiyatıyla en ucuz B660 modellerinden biri. Alternatif olarak, Pro serisinde ATX form faktörüne, DDR5 desteğine ve/veya WLAN'a sahip varyantlar vardır. Diğer karşılaştırma panolarının aksine MSI, özellikle iş amaçlı kullanım için Pro B660M-A'yı tanıtıyor. Bağlantı açısından Bazuka modeliyle aynı seviyede ancak arkada bir HDMI ve iki DisplayPort bağlantı noktası var .

Faz tasarımı ile ilgili olarak MSI burada herhangi bir bilgi vermiyor ancak görünüşe göre B660M Bazuka ile birebir aynı . İşlemci için 8 pinli ve 4 pinli konektör mevcuttur. I/O ısı emicisi bir adım daha küçüldü ve I/O paneli artık önceden monte edilmedi (daha sonra teslimat kapsamına dahil edildi). MATX anakart hala kalan ısı alıcıları, 2 oz bakır katmanı ve güçlendirilmiş bir PCIe yuvasını sunuyor.

MSI Pro B660M-A DDR4, aşağıdaki bağlantı özelliklerine sahiptir:

  • 4x SATA, PCIe 4.0 x4 ile 2x M.2
  • 1x USB 3.0 Type-C dahili, 1x USB 3.0 dahili (maks. 2x), 2x USB 2.0 dahili (maks. 4x)
  • 2x USB 3.1 arka, 2x USB 3.0 arka, 2x USB 2.0 arka, 1x PS/2 çift bağlantı noktalı arka
  • 2.5Gbps arka LAN
  • 2x HDMI 2.1 arka, 2x DisplayPort 1.4 arka
  • 3x arka jak (1x çıkış), Realtek ALC897

Çözüm

Dört anakart arasında aşırı bir fark yok, bu da 150 ile 215 Euro civarındaki fiyat aralığı göz önüne alındığında şaşırtıcı değil. Bize göre, MSI MAG B660M Harç DDR4 , paranızın karşılığını en iyi şekilde sunuyor . Karşılaştırma sırasında, Bazuka ve Pro'dan sadece on veya 25 avroya mal oluyor, ancak Tomahawk'tan 40 avro daha ucuz kalıyor. Tomahawk WiFi DDR4 ile karşılaştırıldığında , bu harç kartı yalnızca üçüncü bir M.2 yuvası, bir arka USB 3.1 bağlantı noktası, üç fan bağlantısı ve entegre WLAN ve Bluetooth olmadan çalışır.

Bazuka ve Pro , görünüşleri ve biraz farklı I/O soğutucuları dışında fiilen aynıdır , bu nedenle bu iki model arasında daha ucuz olan MSI Pro B660M-A DDR4'ü öneriyoruz - özellikle hala ek video çıkışları sunduğu için. MSI MAG B660M Bazuka DDR4 ile Harç modeline göre on Euro'luk fiyat farkı, kesintileri haklı çıkarmaz. Arka USB-C bağlantı noktası bile ekstra ücrete değer.
